オーディオアンプモジュール GF1002

PAM8403を搭載したアンプモジュール。
amazon や Aliexpress でよく見かけるやつ。
可変抵抗もついてて便利そうなんだけど、これの問題は、スルーホールのピッチが微妙なところ。
入力部、電源部、出力部のそれぞれの内部は2.54mmピッチだけど、パート間のピッチは2.54mmピッチとは全く異なりブレッドボードに載らない、、。

そこで、ちょっと考えた。

・電源だけピンを立てる
・それ以外はソケットに
・Arduinoの電源に直刺しのとき、モジュールの基盤が邪魔にならないようL字ピン



（電源のGNDとオーディオのGNDをつなげておいてもいいと思う）

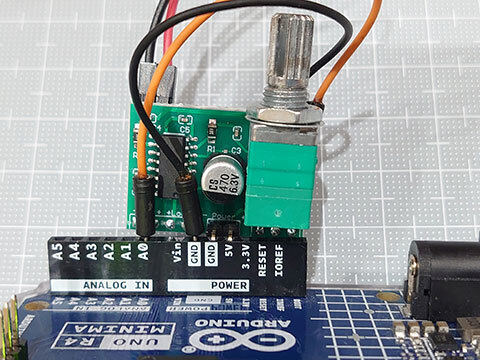

これをArduino UNO R4に載せてみる。



ちょっとしたDACからの音声テストには便利。

ブレッドボートでもOK。
