RL78/G16 Pro Mini の I2C を使ってみる。
自作の「RL78/G16duino Pro Mini」に Grove端子を取り付けてみました。
基板外にだいぶはみ出しています。
裏面には、10kΩのpull up抵抗をつけました。
3.3Vでいくこととして、Qwiic変換ケーブルを使用し RL78/G16duino Pro Mini と I2C OLED モジュールを…
QFNのはんだづけの練習がてら。
Qwiic のシステムで行くには 3.3Vでシステムを組むのが便利というか楽そう。
せっかくなので 3.3V専用のUSBシリアルアダプタをつくることにした。
QFNのはんだづけの練習がてら。
QFNパッケージは記事にしていないだけで全敗している。
今回なんとか成功。
やったこととしては、、
・低融点ハンダを使用
・…
Qwiic 便利グッズを作ってみた。【実装・接続】
はんだ付けしてみた。
（ピンと自作ボードは少し浮いています。）
ぶつかるものがなく、取付穴とかぶってもよいかと思い、SHコネクタを I2C モジュール側につけて安定性アップ。
コネクタは１個だけしか付けなかったけど、デイジーチェーン用に２個つければかなり安定しそう。
動作確認には、Qwiic コネクタがついている UNO…
Qwiic 便利グッズを作ってみた。【基板作成】

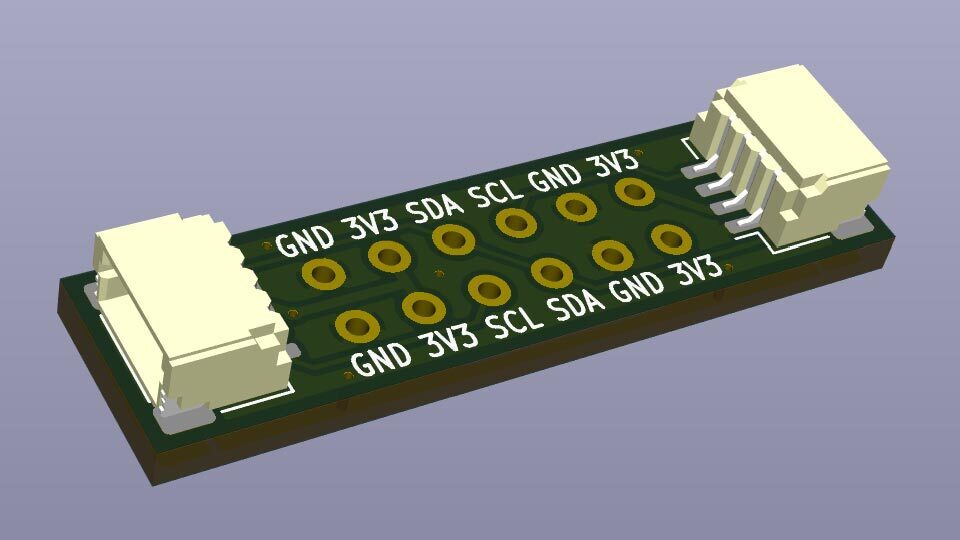

こんなものをつくってみた。
これとよく似てるんだけど。
目的ですが、I2C のモジュールの足を間違えないように Qwiic で統一したらいいんじゃないかと思い、複数パターン対応の変換グッズがあったらいいんじゃないかと。
AliExpressで売っている I2C のモジュールを調べてみると、、
こんな感じで…
Qwiic とか Grove とか
RL78/G16 Fast Prototyping Board (RL78/G16 FPB) に I2C接続用の Grove コネクタがついていたので、ちょっと調べてみた。
I2C接続用の規格はいくつかあるようで、、
■ I2Cコンポーネントの接続規格
• Grove - SeeedStudio
• STEMMA - A…
